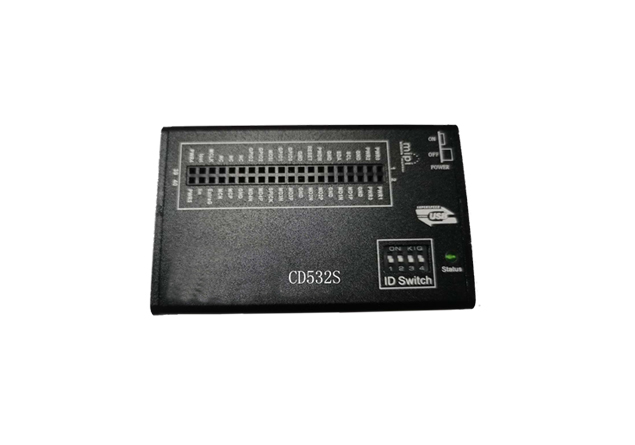

影像测试截取卡
购买此产品请联系：高安琪 13425093913
数据输入端口：MIPI D-PHY 1 2 4 Lane（C-PHY传感器端口检查2 3 Trio兼容）;
MIPI D-PHY：最大数据速率1.6Gbps /通道
系统接口：USB3.0①。
采集图像尺寸：无限像素。
支持双摄像头，多摄像头和阵列摄像头。
视频输入格式：8位RAW数据②/ 10位RAW数据/ 12位RAW数据/ 14位RAW数据/ YUV422 / JPEG
视频输出格式：RAW DATA / YUV422 / JPEG
6路电源：5路可编程电源； 1通道5V固定PMOS开关。可选附加的3〜5V至5〜12V可调DC-DC BOOST板。
电流测量：PWR0-PWR4功率通道有3个电流测量范围
一个额外的电流检测通道具有3个范围用于电流测量
内置MCLK：1.5MHz〜80MHz（0.25MHz / STEP，±0.0001 MHz）
I2C接口：可编程的I2C（3.4Mbps / 1Mbps / 400kbps / 200kbps / 100kbps / 25kbps，I2C级别与传感器IO级别相同）。
可配置的传感器I / O电压：1.0V〜3.3V
4-CH外部可编程GPIO端口：支持输出/输入/触发/硬件触发抓取/硬件同步抓取（I / O电平：3.3V）
专用工具，用户可以在线配置传感器设置文件以获取图像。
高度集成的SOC技术，可以实现更高的速度和零硬件延迟（硬件少于4线延迟）。
用于数据接收和传输的高速嵌入式d-ram数据缓冲区。
MIPICRC＆ECC检查，USB3.0 SIE缓冲区检查，确保数据正确性和完整性。
按钮：系统电源按钮。
蜂鸣器：当I2C NAK或系统故障时发出声音警报。
LED指示灯：系统状态LED指示灯。
功耗（5V）：待机<0.1W;动态<0.4W
